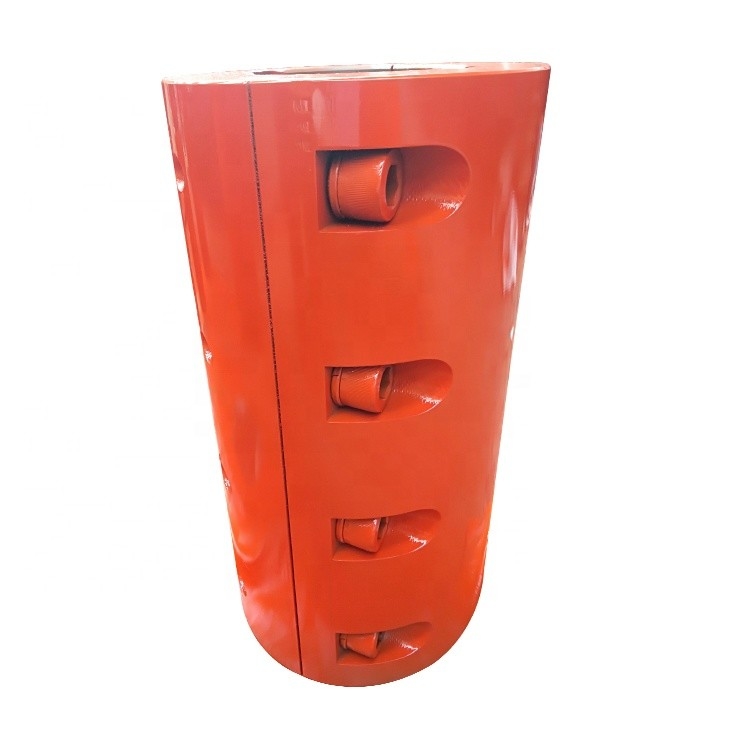

Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная
  • Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная
  • Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная
  • Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная
Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная

Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная

Место происхождения фарфор、 cangzhou
Фирменное наименование jude
Сертификация CE、ISO
Детали продукта
Применимые индустрии:
Промышленное предприятие, ремонтные мастерские машинного оборудования
Гибкий или твердый:
Твердый
Стандартный или нештатный:
Стандарт
Материал:
Сталь
Название продукта:
твердое соединение
Отверстие вала:
25-170
Размеры:
200-710 (mm)
Диаметр расточки:
170 (mm)
Вращающий момент тарифа:
125-16000
Допустимая скорость:
3800-1000 (r/m)
Поверхностное покрытие:
Обуглероживать, чернящ, гальванизировать, гася.
Особенность:
Просто
Применение:
Промышленное оборудование
Высокий свет:

Муфта зажимая вала нержавеющей стали

,

Муфта зажимая вала безуходная

,

Муфта вала литой стали твердая

Характер продукции

Твердые муфты зажимая вала ---Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная

Характер продукции

Характеристики типа соединения барабанчика шестерни


тип соединяя величина наибольшей допускаемой нагрузки на опору зуба 1.drum
компенсация смещения 2.angular
состояние контакта поверхности зуба барабанчика соединения 3.drumgear внутренних и наружных зубов улучшено, для избежания сдвига углов под состоянием прямого штранг-прессования края конца зуба, концентрации measuringmethods стресса, пока улучшающ трения, носки поверхности зуба, уменьшающ шум и длинный цикл обслуживания.
в форме тип конец зубов 4.drum зуба шестерни соединения вала форма рожка, так, что внутренние и наружные зубы будут очень удобны для установки и для того чтобы извлечь.
тип соединяя кпд передачи шестерни 5.drum как высоко как 99,7%.



Тип соединение JQ раковины имеет следующие характеристики:


1, облегченная, ультра низкая инерция и высокая чувствительность;
2, безуходное, супер сильное анти- масло и коррозионная устойчивость;
3. Ексцентриситету нельзя позволить, и вал следует подвергнуть действию насколько возможно.
4. Главный материал сделан из литой стали/нержавеющей стали.
зажаты зафиксированы 5, фиксированный путь, верхний провод.
6. Структура проста, и нагружать и разгружать удобны.



Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная 0



Размер Диаметр отверстия Mmax D L L1 L2 L0 n-d0 d1 d2 a1 b1 l1 l2 R f b t Вес (kg)
(H8/j7) (H11/h11) (H11) (H11)
JQ-25 25 90 95 110 20 45 58 4-12 32 20 5 4 35 60 0,2 0,4 8 28,3 4,47
JQ-30 30 90 102 130 20 55 64 4-14 38 25 5 4 45 70 0,2 0,4 8 33,3 4,47
JQ-35 35 236 118 162 20 71 80 4-14 43 30 5 4 55 85 0,4 0,6 10 38,3 7,6
JQ-40 40 236 118 162 20 71 80 4-14 48 35 5 6 55 85 0,4 0,6 12 43,3 7,6
JQ-45 45 530 135 190 24 83 94 4-14 57 37 6 5 70 100 0,4 0,6 14 48,8 10,85
JQ-50 50 530 135 190 24 83 94 4-14 62 42 6 5 70 100 0,4 0,6 14 53,8 10,85
JQ-55 55 530 135 190 24 83 94 4-14 67 47 6 5 70 100 0,6 1 16 59,3 10,85
JQ-60 60 1400 172 250 30 110 124 6-18 73 50 8 6 100 130 0,6 1 18 64,4 25,06
JQ-65 65 1400 172 250 30 110 124 6-18 78 55 8 6 100 130 0,6 1 18 69,4 25,06
JQ-70 70 1400 172 250 30 110 124 6-18 83 60 8 6 100 130 0,6 1 20 74,9 25,06
JQ-80 80 2650 185 280 38 131 138 6-18 94 7 10 8 110 145 0,6 1 22 85,4 30,16
JQ-85 85 2650 185 280 38 121 138 6-18 99 75 10 8 110 145 0,6 1 22 90,4 30,16
JQ-90 90 5200 230 330 38 146 164 6-23 105 80 10 8 140 170 0,6 1 25 95,4 56,38
JQ-95 95 5200 230 330 38 146 164 6-23 110 85 10 8 140 170 0,6 1 25 100,4 56,38
JQ-100 100 5200 230 330 38 146 164 6-23 115 90 10 8 140 170 0,6 1 28 106,4 56,38
JQ-105 105 5200 230 330 38 146 164 6-23 120 95 10 8 140 170 0,6 1 28 111,4 56,38
JQ-110 110 9000 260 390 46 172 190 6-23 125 100 12 10 160 200 0,6 1 28 116,4 90
JQ-115 115 9000 260 390 46 172 190 6-23 130 105 12 10 160 200 0,6 1 32 122,4 90
JQ-120 120 9000 260 390 46 172 190 6-23 135 110 12 10 160 200 0,6 1 32 127,4 90
JQ-125 125 15000 280 440 54 193 210 8-23 140 115 14 12 180 225 0,6 1 32 132,4 125
JQ-130 130 15000 280 440 54 193 210 8-23 146 118 14 12 180 225 0,6 1 32 137,4 125
JQ-140 140 15000 300 440 54 193 230 8-23 158 128 14 12 180 225 0,6 1 36 148,4 125
JQ-150 150 28000 340 500 64 218 260 8-33 170 134 16 14 200 255 0,6 1 36 158,4 215
JQ-160 160 28000 340 500 64 218 260 8-33 180 144 16 14 200 255 0,6 1 40 169,4 215
JQ-180 180 31000 380 560 72 244 300 8-33 200 162 18 16 240 285 1 1,5 45 190,4 350
JQ-200 200 33750 420 640 80 280 340 8-33 220 182 20 18 270 325 1 1,5 45 210,4 516
Изображения продукта

Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная 1Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная 2

Родственные продукты

Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная 3

О нас

Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная 4Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная 5

вопросы и ответы

Q1: Вы торговая компания или изготовитель?

: Мы фабрика.





Q2: Вы обеспечиваете образцы? оно свободно или дополнительные?

: : Да, мы смогли предложить образец но не бесплатно. Фактически мы имеем очень хороший принцип цены, когда вы делаете оптовый заказ после этого стоите образца будете возвращенны к вам.



Q3: Сколько времени ваш срок поставки?

: Вообще 10-15 дней если товары в запасе. или 7-25 дней если товары нет в запасе, то, оно согласно количеству.



Q4: Сколько времени ваша гарантия?

: Наша гарантия 12 месяца.



Q5: Вы имеете процедуры по осмотра для соединять?

: само-осмотр 100% перед паковать



Q6. Что ваша оплата?

: 1) 100% T/T. 2) 30% заранее, другие перед пересылкой. 3) L/C Q7: Могу я иметь посещение к вашей фабрике перед заказом? : Конечно, радушный посетить нашу фабрику.

Бросьте/муфта зажимая вала нержавеющей стали твердая безуходная 6

Наши обслуживания

обслуживание Пре-продажи


1 удовлетворяйте ваши требования с профессиональным и всесторонним обслуживанием пре-продаж.
2 введите категории продукта.
3 потребителя помощи к выбрали правый продукт.
4 анализирующ практически цель и разрешить трудные проблемы.


обслуживание На-продажи


1 обзор контакт, подтверждает неопределенности и фиксирует его через переговоры обеими партиями.
2 назначьте заказы продукции и аранжируйте продукцию согласно требованиям.
3 мы обещаем закончить хорошие гарантированные качество и количество продукции.
4 мы ответственны для отправки товаров в порт.

обслуживание После-продажи

1 наши военнослужащие добровольно ответит ваш любой вопрос о продуктах.
2 если качественная проблема наших продуктов, то, мы следовать регулировками для того чтобы обеспечить «обслуживания 3 гарантий».
3 по получать жалобы потребителя о продукте, мы немедленно пошлем персонал, который относят к проблемам адреса.
4 высококачественная, самая низкая цена, быстрая доставка, идеальное обслуживание после продажи.
